RK3576 AIOT板:面向工业控制系统的板子
RK3576 AIOT板是一款面向工业控制系统的板子，能实现RS485、RS232、CAN，同时工作，互不影响；具备2路以太网口，10/100/1000/Mbps速率、2路USB 3.0 HOST、1路USB 2.0 HOST、1路4G、8路GPIO、3.5mm耳机、双声道喇叭和HDMI、MIPI_DSI显示等功能。

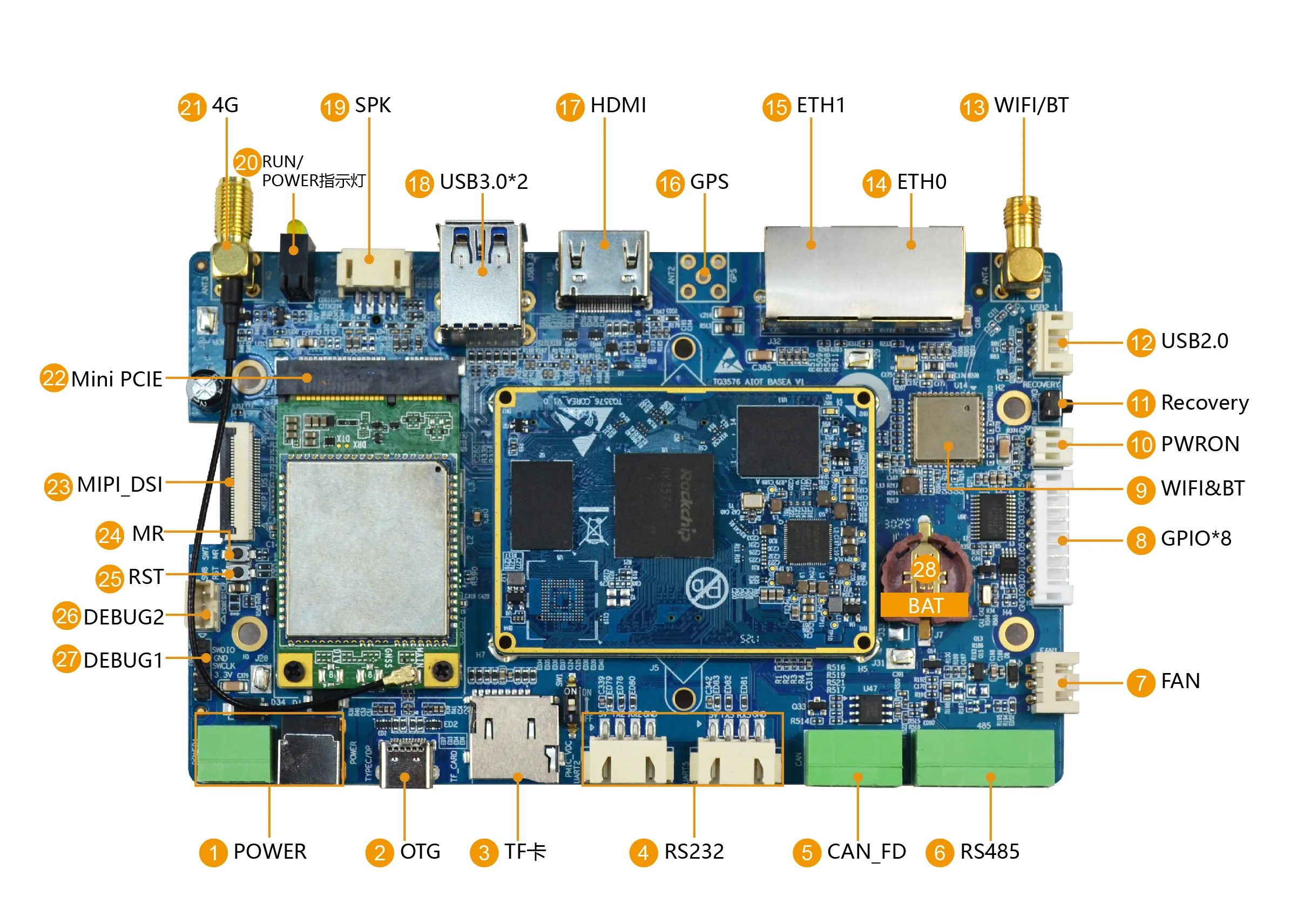

图为 TQ3576_AIOT_BASEA_V1正面图

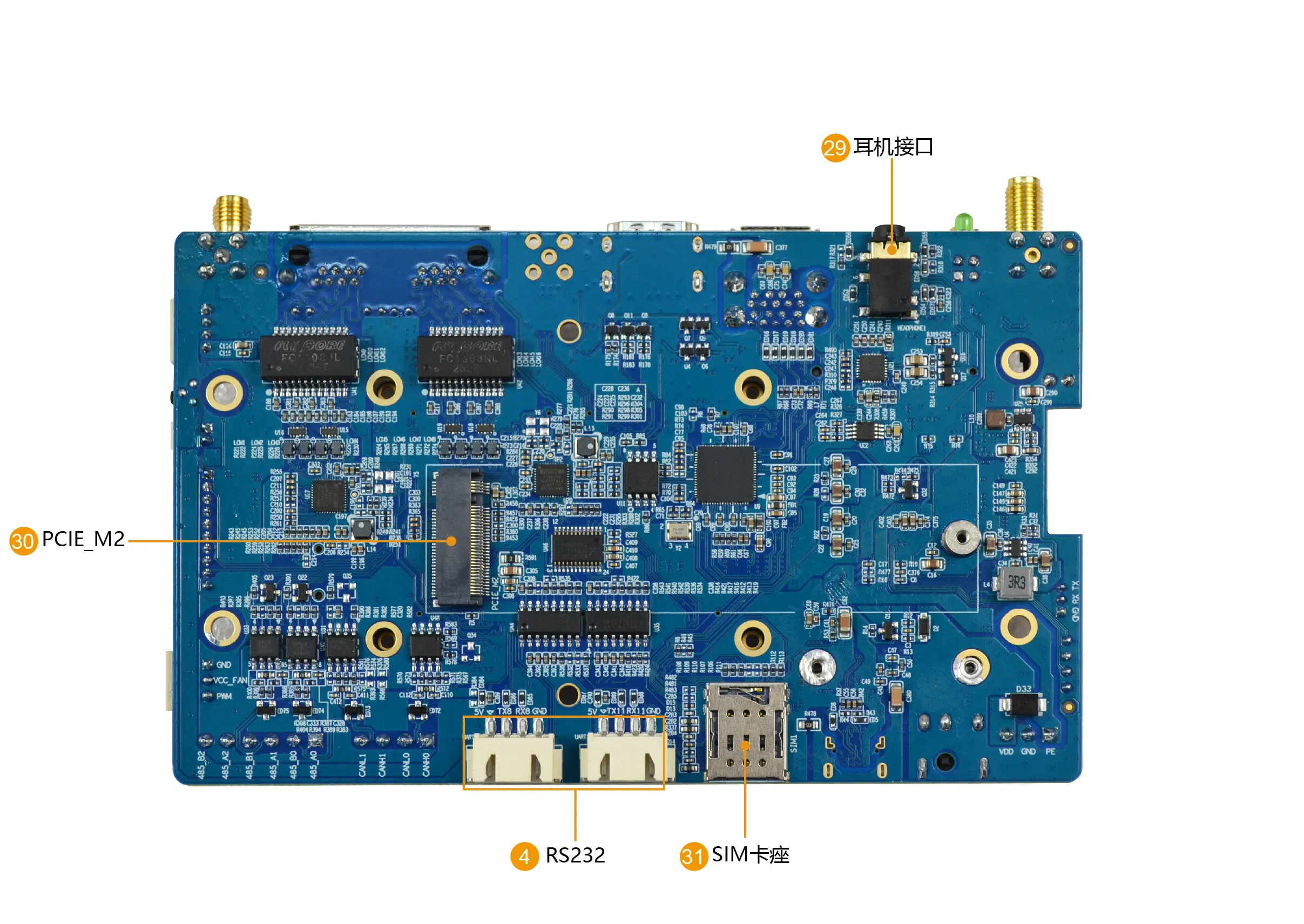

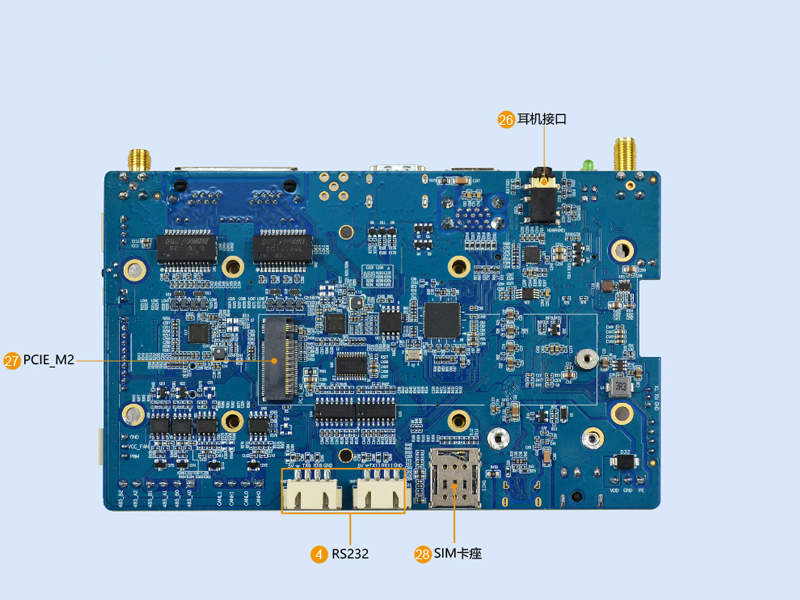

图 TQ3576_AIOT_BASEA_V1 背面图
基本参数
表1 电气参数
硬件参数 | 核心板 | RK3576 ，4G LPDDR4+32G EMMC5.1 |
工作电压 | DC12V-24V | |
工作电流 | 198mA@12V（峰值242mA） | |
网口 | 2路、RJ45、10/100/1000Mbps | |
串口 | 4路RS232，波特率115200bps 3路RS485， | |
Debug串口 | UART0，波特率150000bps | |
音频 | 采用3.5mm标准耳机麦克风一体接口，双声道输出； SPK为扬声器接口双声道4Ω/3W | |
4G | 标准miniPCIe/ USB OTG接口4G模块（CAT1）。 1个标准nano SIM卡插槽，支持外插式安装。 支持如：N720等模块 | |
USB HOST | 1路,USB2.0；2路USB3.0 | |
显示 | 1路HDMI，1路MIPI_DSI， 1路DP | |
SD | 1路TF卡 | |
PCIE | 支持PCIE2.0 M2接口 | |
WiFi+BT | 支持蓝牙BT5.0+WiFi支持11ac双频的蓝牙11ac双频WiFi； 符合IEEE802.11 a/b/g/n/ac标准，能在802.11ac单流下实现433.3Mbps的速率连接到无线局域网。 | |
其他 | 外单板尺寸 | 145*90mm |
工作温度 | 0～70℃（核心板和底板工作温度不包括外设） | |
存储温度 | -40～85℃ | |
存储湿度 | 55±10%RH | |
EMC参数 | 辐射电磁骚扰RE | Class A |
